- Caractéristiques
- Spécifications techniques
- Commentaires
Pourquoi souhaitez-vous choisir le kit d'outils BougeRV ?
Pourquoi souhaitez-vous choisir le kit d'outils BougeRV ?
--Kit d'outils le plus raisonnable avec une structure logique, portable et léger

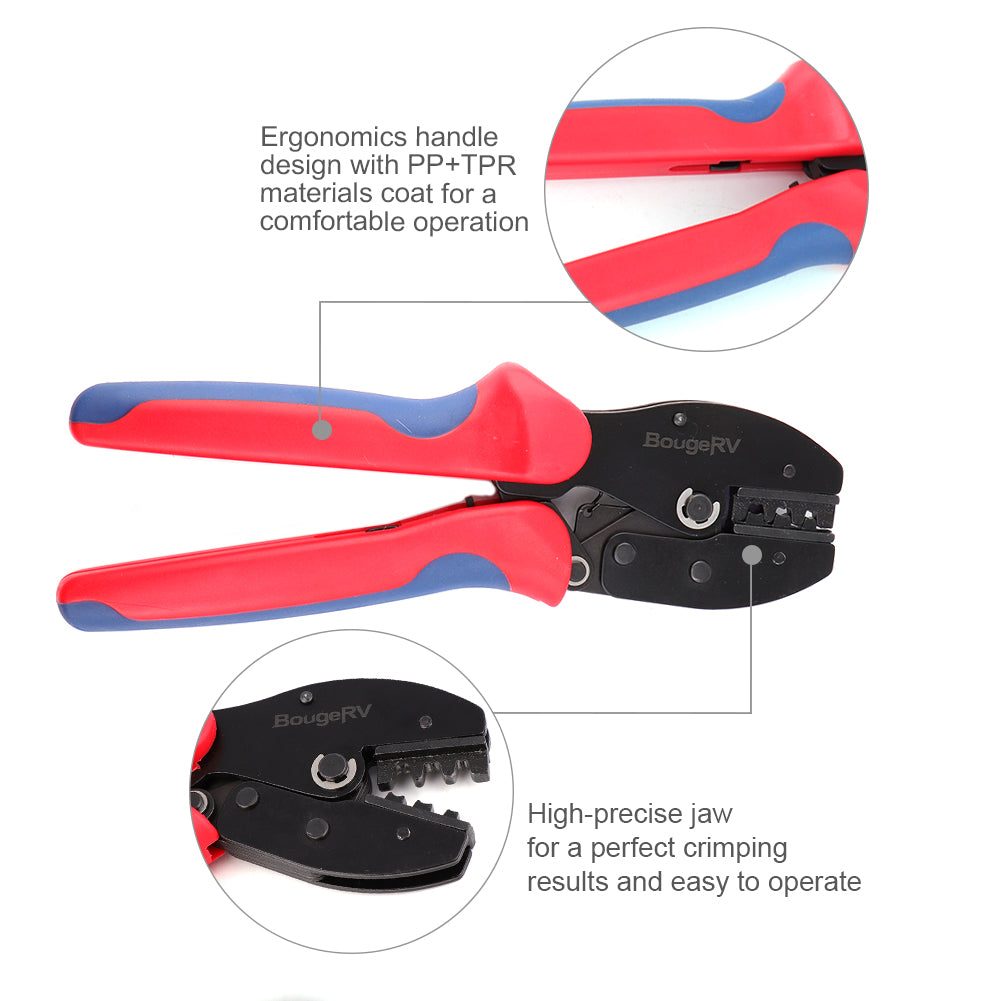

--Une excellente prise en main, un échange facile des embouts à sertir et la possibilité d'ajouter une aide au positionnement sont des faits en faveur de cette pince à sertir
--Mécanisme à cliquet de haute précision pour des sertissages complets

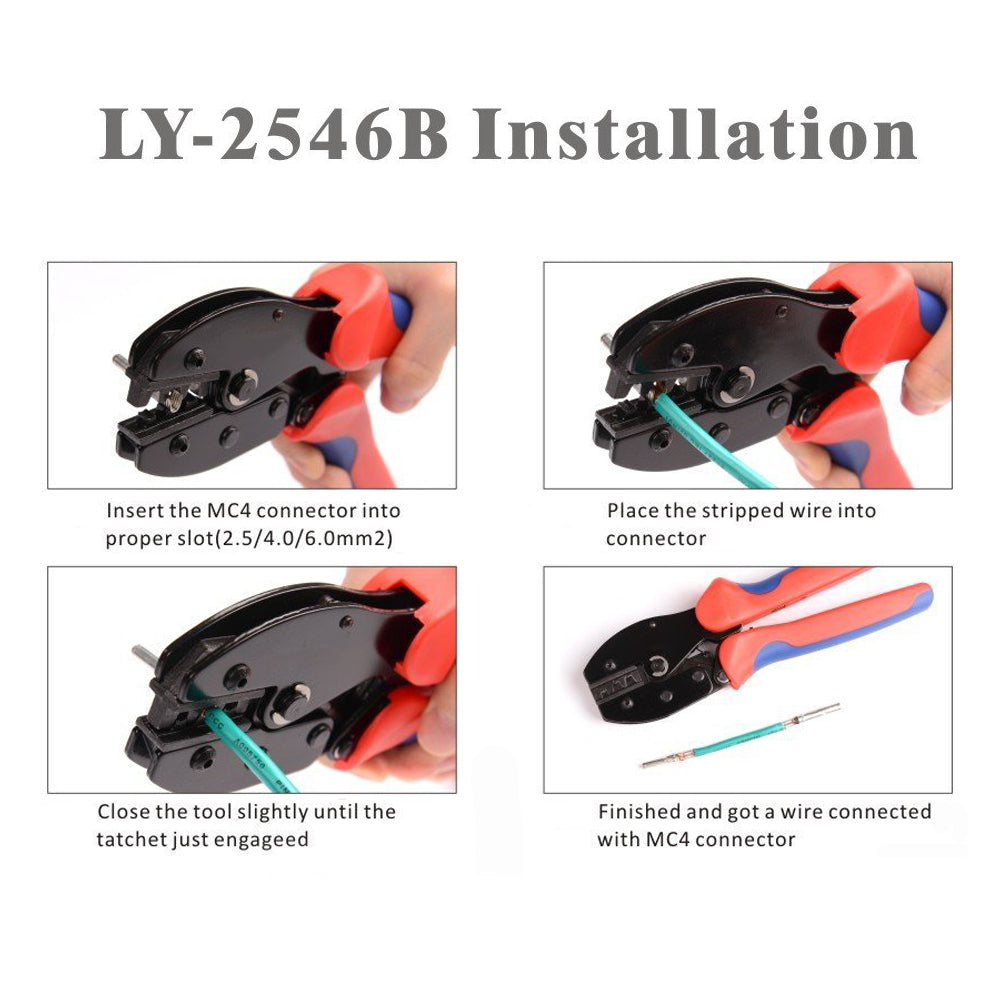

Comment utiliser l'outil de sertissage de connecteur solaire pour compléter le câble solaire ?
*La ferronnerie femelle est bien plus grande que la ferronnerie mâle, elle doit correspondre au connecteur mâle, et vice versa.
- Étape A : Confirmez quel connecteur l'extrémité nue doit être insérée. Si l'autre extrémité est un connecteur mâle, l'extrémité nue doit être insérée dans le connecteur femelle, vice versa.
- Étape B : (Prenez le câble solaire de BougeRV comme exemple) Faites passer le câble rouge à travers la base, le serre-câble et le manchon de compression, puis sertissez l'extrémité dénudée du câble rouge dans la ferronnerie femelle, insérez le connecteur mâle.
- Étape C : (Prenez le câble solaire de BougeRV comme exemple) Faites passer le câble noir à travers la base, le serre-câble et le manchon de compression, puis sertissez l'extrémité dénudée du câble rouge dans la ferronnerie mâle, insérez le connecteur femelle.
- AWG : 26-10AWG
- Plage de sertissage : 2,5/4/6 mm2
- Application : Pour connecteur de type ouvert non isolé
- Matériau : acier à haute teneur en carbone
- Poids : 0,44kg

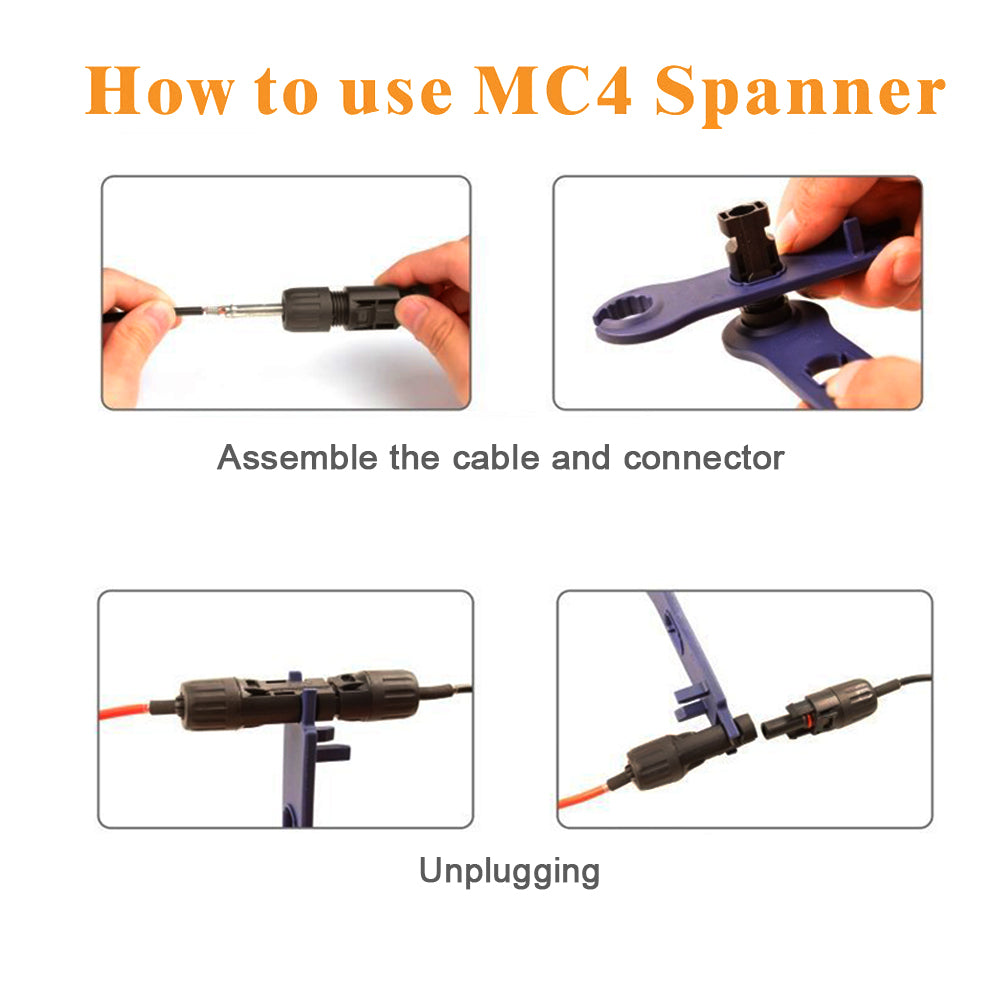

Les clés peuvent vous rendre plus facile lors de l'installation

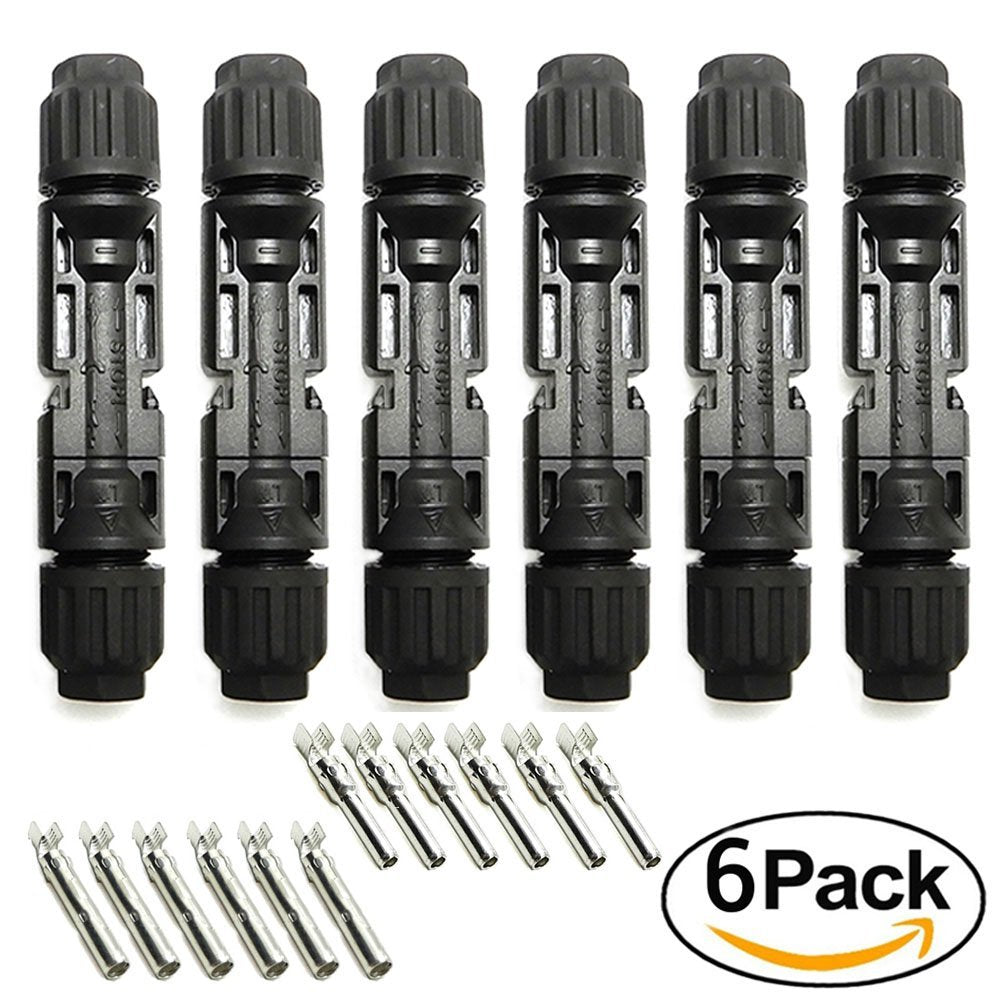

- Degré d'étanchéité : IP67
- Câble approprié : 1,5 mm2-6 mm2 (incluant AWG14, AWG13, AWG12, AWG11, AWG10)
- Fil adaptateur: OD 5mm-7mm
- Matériau du conducteur du connecteur : cuivre, étain
- Matériau d'isolation du connecteur : PPO ou PBT
spécifications techniques
SKU | ISE017-B021 |
---|---|
Item Weight | 15.5 ounces |

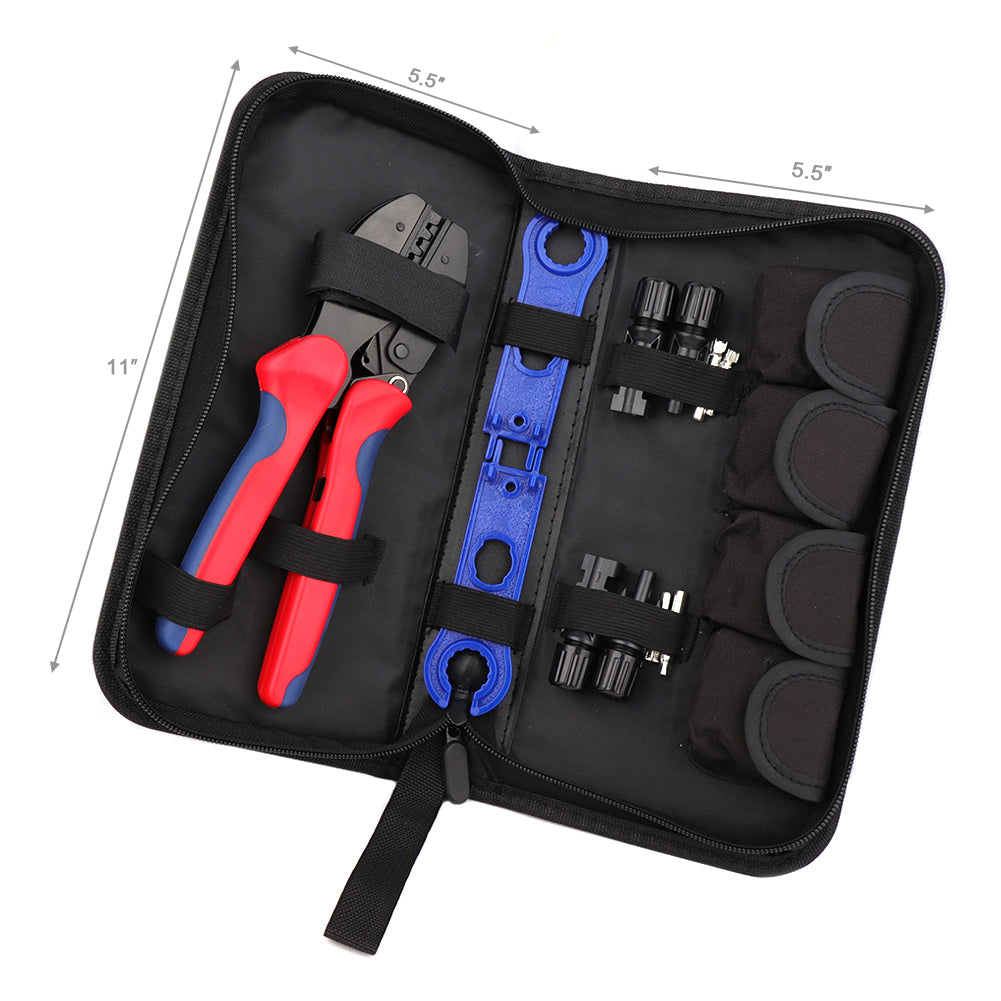

Package Dimensions | 11.5 x 6 x 2.1 inches |
Handle Material | High Carbon Steel |

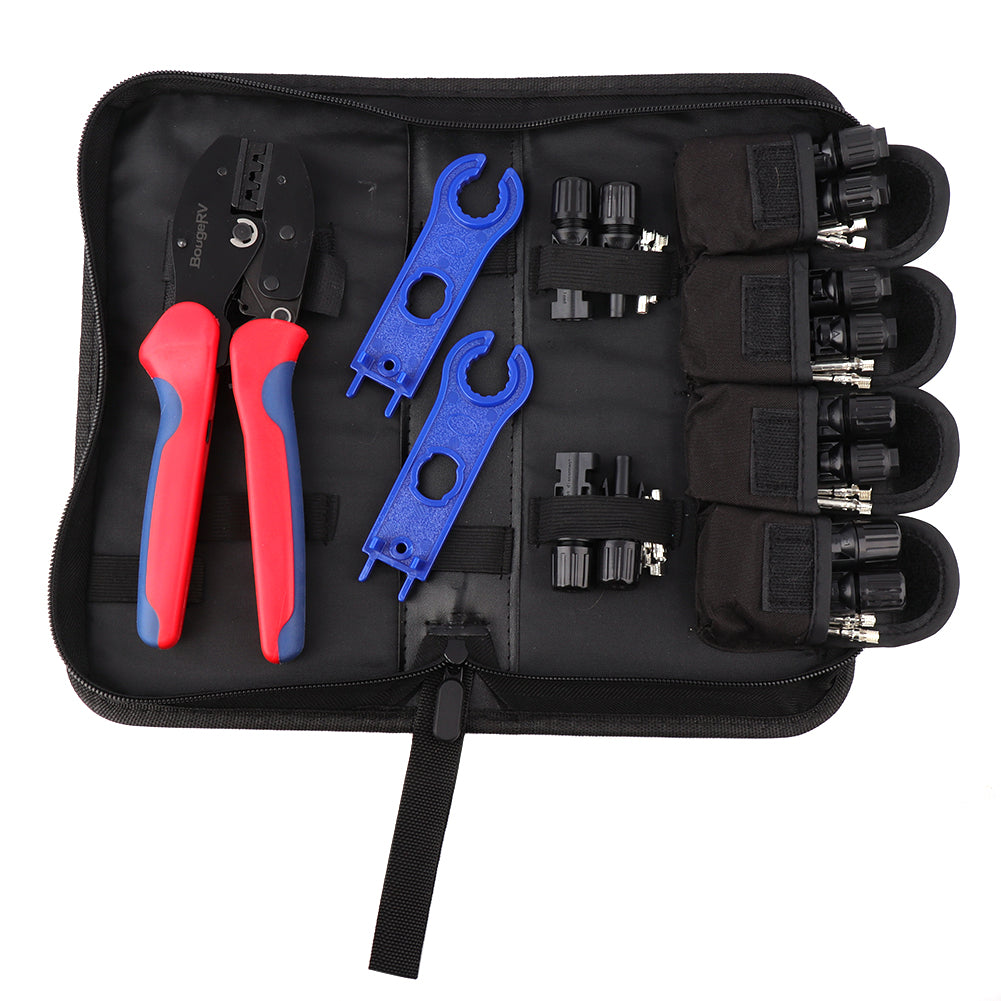

PACKAGE INCLUDED |

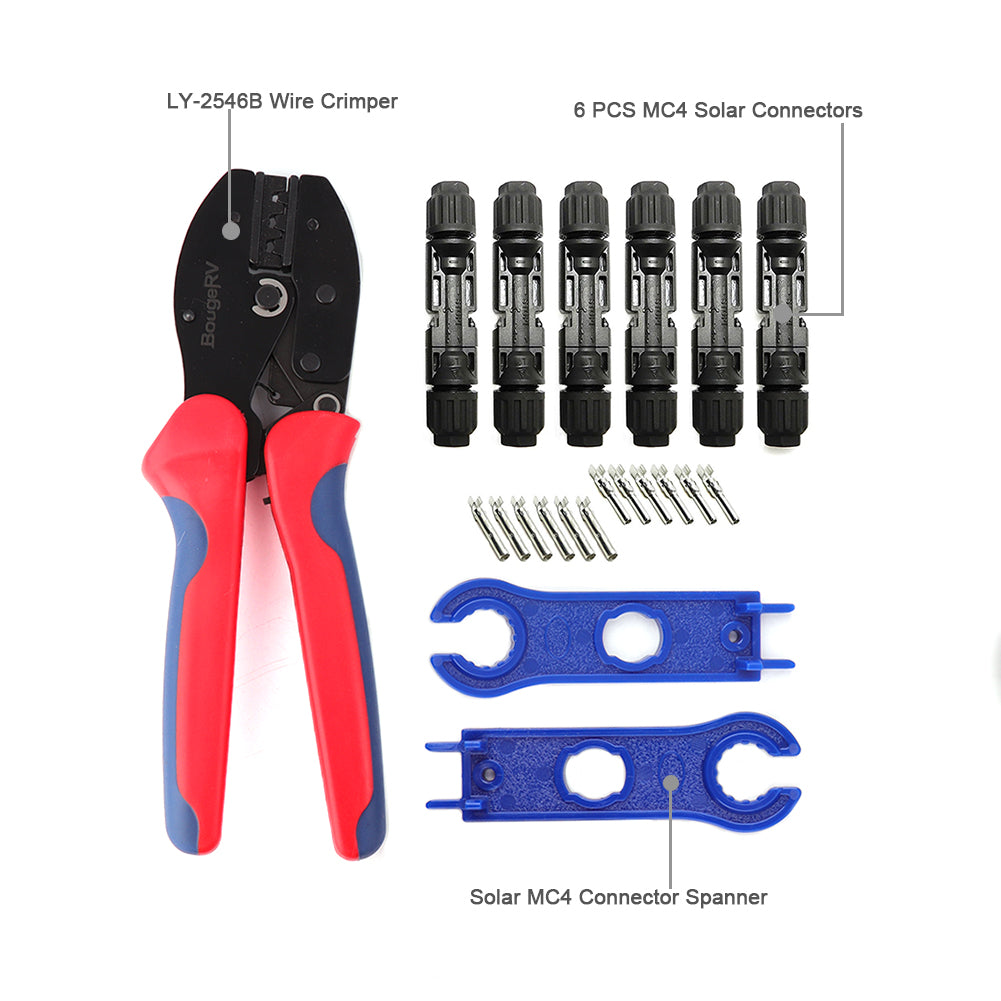

1 pair of wire crimper, 6 Pairs solar panel connectors, 1 pair solar connector spanner |
APPLY TO | TYCO solar connector crimping tools / Solar PV Tool Kits |
SKU | ISE017-B021 |
---|---|
Item Weight | 15.5 ounces |
Package Dimensions | 11.5 x 6 x 2.1 inches |
Handle Material | High Carbon Steel |
PACKAGE INCLUDED |
1 pair of wire crimper, 6 Pairs solar panel connectors, 1 pair solar connector spanner |
APPLY TO | TYCO solar connector crimping tools / Solar PV Tool Kits |
SKU | ISE017-B021 |
---|---|
Item Weight | 15.5 ounces |
Package Dimensions | 11.5 x 6 x 2.1 inches |
Handle Material | High Carbon Steel |
PACKAGE INCLUDED |
1 pair of wire crimper, 6 Pairs solar panel connectors, 1 pair solar connector spanner |
APPLY TO | TYCO solar connector crimping tools / Solar PV Tool Kits |
